F9-28耐腐蚀塑料风机

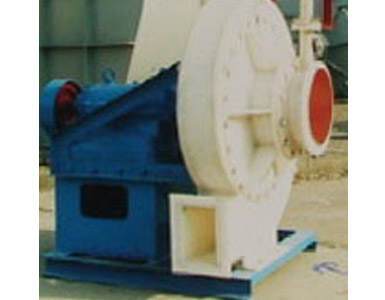

FB9-19系列玻璃钢高压离心通风机


1、用途

     FB9-19  9-26系列玻璃钢离心通风机主要用于排送具有酸、碱、盐类等腐蚀性较强的气体,且需要压力较高的场所。介质温度一般不超过65℃,介质中所含杂质的粒度不大于150mg/m3


2、形式

     本通风机为单吸入,有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14共12个机号。

     通风机可制成右旋和左旋两种形式。从电动机一端正视,如叶轮顺时针旋转称右旋风机,以“右”表示;逆时针旋转称左旋风机,以“左”表示。

     风机的出口位置以机壳的出口角度表示。“左”“右”均可制成0度、45度、90度、135度、180度、225度共六种角度。风机的传动方式为A式(№4~6.3)和D式(№7.1~14)两种。


3、结构特点

     1)叶轮 由12片前向弯曲形玻璃钢叶片组成。叶轮轴盘(埋有金属轴套),用玻璃钢模制成形后经静、动平衡校正,故运转平稳。

     2)机壳 亦用玻璃钢整体模制成形。进、出口为圆形法兰,便于管道连接。

     3)进风口   用玻璃钢模制成收敛式流线形的整体结构,用螺栓固定在前盖板组上。

     4)传动组   由主轴、轴承箱、联轴器等组成。轴承箱为整体结构,采用滚动轴承,用轴承润滑脂润滑,与金属风机通用。


4、性能与选择

     风机性能一般均指在标准状态下输送气体的性能。标准状态指大气压Pa=101300Pa,大气温度t=20℃,相对湿度为50%,空气密度ρ=1.2kg/m3


9-19离心通风机性能与选用件表(D式)


机号传动方式转速/(r/min)序号流量(m3/h)全压/(Pa)内效率

(%)

内功率/(KW)

所需功率
/KW

电动机联轴器GB/T4323-1984
(一套

地脚螺栓
GB/T799-1988
(4个)

螺母
GB/T6170-2000
(4个)

垫圈
GB/T97
-1985
(4个)

型号
功率/(KW)

7.1

D
2900

1
2
3
4

4610
5532
6454
7376

11717
11868
11807
11596

72.7
76.2
78.2
78.5

19.83
22.99
25.99
29.09

23.3
27.0
30.5
34.1

Y200L2-2

37

TL8
(200-65×55)

M16×400

M16

16

5
6
7

8144
9066
9988

11340
10935
10426

77.2
74.5
70.5

31.98
35.63
39.62

37.5
41.8
46.5

Y250M-2

55

TL8
(200-65×60)

M20×500

M20

20
8
D
2900

1
2
3
4
5

6594
7913
9232
10550
11649

15034
15229
15151
14877
14546

72.7
76.2
78.2
78.5
77.2

36.02
41.75
47.21
52.83
58.08

42.3
49.0
55.4
62.0
68.2

Y280S-2

75

TL8
(200-65×65)

M20×500

M2020

6
7

12968
14287

14021
13362

74.5
70.5

64.71
71.95

75.9
84.4

Y315S-2

110

TL8
(200-65×65)

M24×630

M2424
8
D
1450

1
2
3

3297
3957
4616

3620
3665
3647

72.7
76.2
78.2

4.5
5.22
5.90

5.5
6.1
6.9

Y132M-4

7.5

TL8
(200-65×38)

M24×630

M2424

4
5
6
7

5275
5825
6484
7144

3584
3507
3384
3231

78.5
77.2
74.5
70.5

6.60
7.26
8.09
8.99

7.7
8.5
9.5
10.6

Y160L-4

15

TL8
(200-65×42)

M12×300

M1212
9D
1450

1
2
3
4

4695
5633
6572
7511

4597
4655
4632
4511

72.7
76.2
78.2
78.5

8.11
9.41
10.63
11.90

9.5
11.0
12.5
14.0

Y160L-4

15

TL8
(200-65×42)

M12×300

M1212

5
6
7

8294
9233
10171

4453
4297
4101

77.2
74.5
70.5

13.08
14.58
16.21

15.4
17.1
19.0

Y180L-4

22

TL8
(200-65×42)

M12×300

M1212
