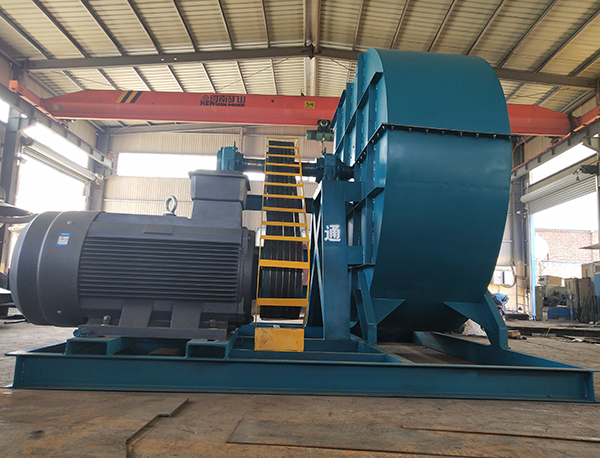

4-72-B式离心风机



1、4-72型离心风机的用途

       4-72型离心风机作为一般工厂及大建筑物的室内通风换气,即可用作输入气体,也可用作输出气体。空气和其它不自燃、对人体无害的、对钢铁材料无腐蚀性的气体。气体内不许有粘性物质,所含的尘土及硬质颗粒不大于150mg/m3。气体的温度:不超过80℃。

      4-72型离心风机在我国是使用最早的风机,然而也是使用最普遍的风机,从高层建筑到地下铁道,从锅炉鼓风到厂房换气,4-72型风机随处可见。


2、4-72型离心风机的型式

      从电机一侧正视,叶轮顺时针旋转者称右旋风机,以“右”表示;叶轮逆进针旋转者称左旋风机,以“左”表示。

风机的出口位置,以机壳的出风口角度表示。4-72型风机№2.8~6出厂时均做成一种型式,使用单位根据要求再安装成所需要的位置,订货时不需注明。其中№2.8出风口位置调整范围是0°~255°,间隔是45°;№16、20出风口位置制成固定的三种0°、90°、180°,不能调整,订货时需注明。

      风机的传动方式有A、B、C、D四种:4-72型风机中,№2.8~6采用A式传动,№8~12采用C、D式传动,№16~20采用B式传动。


3.风机的结构

      4-72型风机中№2.8~6主要由叶轮、机壳、进风口、电机等部分组成。№8~20除具有上述部分外,还有传动部分。

      (1)叶轮:由10个后倾机翼型叶片、曲线型前盘和平板后盘组成,用钢板制造,并经动、静平衡校正,空气性能良好,效率高,运转平稳。

      (2)机壳:做成二种不同型式。其中№2.8~12机壳作成整体,不能拆开,№16~20的机壳制成三开式,除沿中分水平面分为两半外,上半部再沿中心线垂直分为两半,用螺栓连接。

      (3)进风口:制成整体,装于风机一侧,与轴向平行的截面为曲线开关作用是能使气流顺畅时入叶轮,且损失较小。

      (4)传动:由主轴、轴承箱、流动轴承、皮带轮或联轴器组成。



      B4-72型离心风机又称防爆离心风机。可作为易燃易挥发性气体的通风换气用。气体内不许有粘性物质,所含尘土硬质颗粒物不大于150mg/m3。气体温度不得超过80’C。 B4-72型风机的性能与选用件及地基尺寸与4-72型一致,可按其样本选择。该风机结构基本与4—72型相同,№2.8~6A采用B35型带法兰盘与底脚的电动机,№6~12C、D电动机选用该表中与Y系列对应的YB系列,安装型式为B3。



      F4-72型离心风机又称防腐离心风机,可作为易腐蚀特定区域的通风换气用。产品构造,规格同上。


二、风机性能参数表


机号

传动方式

转速(r/min)

序号

流量(m3/h)

全压(Pa)

内效率(%)

内功率(kW)

所需功率(kW)

电   动   机

型号

功率(kW)

2.8

A

2900

1
2
3
4
5
6
7
8

1131
1310
1480
1659
1928
2007
2177
2356

994
966
933
887
835
770
702
606

69.3
73.2
75.5
76.8
76.9
75.6
73.2
69.3

0.45
0.48
0.51
0.53
0.55
0.57
0.58
0.57

0.67
0.72
0.71
0.74
0.77
0.79
0.81
0.80

Y90S-2
(B35)

1.5

3.2A29001
2
3
4
5
6
7
8

1688

1955

2209

2476

2729

2996

3250

3517

1300

1263

1220

1160

1091

1006

918

792

69.3

73.2

75.5

76.8

76.9

75.6

73.2

69.3

0.88

0.93

0.99

1.03

1.07

1.10

1.13

1.11

1.23

1.31

1.38

1.34

1.39

1.43

1.47

1.45

Y90L-2

(B35)

2.2
3.2A14501
2
3
4
5
6
7
8

844

978

1104

1238

1365

1498

1625

1758

324

315

304

289

272

251

229

198

69.3

73.2

75.5

76.8

76.9

75.6

73.2

69.3

0.11

0.12

0.12

0.13

0.13

0.14

0.14

0.14

0.16

0.17

0.19

0.19

0.20

0.21

0.21

0.21

Y90S-4

(B35)

1.1
3.6A29001
2
3
4
5
6
7
8

2664

3045

3405

3786

4146

4527

4887

5268

1578

1531

1481

1419

1343

1256

1144

989

69.3

73.2

75.5

76.8

76.9

75.6

73.2

69.3

1.56

1.65

1.73

1.81

1.86

1.92

1.95

1.94

2.03

2.15

2.25

2.35

2.42

2.50

2.53

2.52

Y100L-2

(B35)

3
3.6A14501
2
3
4
5
6
7
8

1332
1522
1703
1893
2073
2263
2444
2643

393
381
369
353
335
313
285
247

69.3
73.2
75.5
76.8
76.9
75.6
73.2
69.3

0.20

0.21
0.22
0.23
0.23
0.24
0.24
0.24

0.29

0.31

0.33

0.34

0.35

0.36

0.36

0.36

Y90S-4

(B35)

1.1
4A29001
2
3
4
5
6
7
8

4012
4506
4973
5468
5962
6457
6924
7419

2014
1969
1915
1830
1723
1606
1459
1320

77
80.3
82.5
84.1
84.6
83.7
81.4
77.5

2.89
3.05
3.18
3.28
3.35
3.42
3.43
3.49

3.47

3.66

3.82

3.94

4.02

4.11

4.11

4.19

Y132S1-2

(B35)

5.5
4A14501
2
3
4
5
6
7
8

2006
2253
2487
2734
2981
3228
3462
3709

501
490
476
455
429
400
363
329

77
80.3
82.5
84.1
84.6
83.7
81.4
77.5

0.36
0.38
0.40
0.41
0.42
0.43
0.43
0.44

0.54

0.57

0.60

0.62

0.63

0.64

0.64

0.66

Y90S-4

(B35)

1.1
4.5A29001
2
3
4
5
6
7
8

5712

6416

7081

7785

8489

9194

9859

10562

2554

2497

2428

2320

2184

2036

1849

1673

77

80.3

82.5

84.1

84.6

83.7

81.4

77.5

5.21

5.49

5.74

5.92

6.04

6.17

6.17

6.30

6.00

6.32

6.60

6.81

6.95

7.09

7.10

7.24

Y132S2-2

(B35)

7.5
4.5A14501
2
3
4
5
6
7
8

2856

3208

3540

3893

4245

4597

4929

5281

634

620

603

577

543

506

460

416

77

80.3

82.5

84.1

84.6

83.7

81.4

77.5

0.65

0.69

0.72

0.74

0.76

0.77

0.77

0.79

0.91

0.96

1.00

1.04

1.06

1.08

1.08

1.10

Y90S-4

(B35)

15
5A29001
2
3
4
5
6
7
8

7728

8855

9928

11054

12128

13255

14328

15455

3187

3145

3074

2962

2792

2367

2335

2019

77.6

81.0

84.7

86

86.1

84.6

82.1

77.6

8.72

9.35

9.90

10.47

10.82

11.07

11.22

11.09

10.02

10.76

11.39

12.04

12.44

12.72

12.90

12.75

Y160M2-2

(B35)

2.2
5A14501
2
3
4
5
6
7
8

3864

4427

4964

5527

6064

6628

7164

7728

790

780

762

735

693

637

580

502

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

1.09

1.17

1.24

1.31

1.35

1.38

1.40

1.39

1.42

1.52

1.61

1.70

1.76

1.80

1.82

1.80

Y100L1-4

(B35)

4
6A14501
2
3
4
5
6
7
8

6677

7650

8578

9551

10478

11452

12379

13353

1139

1124

1099

1059

999

919

836

724

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

2.71

2.91

3.08

3.26

3.36

3.44

3.49

3.45

3.25

3.49

3.70

3.91

4.04

4.13

4.19

4.14

Y112M-4

(B35)

4
6A9601
2
3
4
5
6
7
8

4420

5065

5679

6324

6938

7582

8196

8841

498

492

481

463

437

402

366

317

498

492

481

463

437

402

366

317

0.79

0.84

0.89

0.94

0.98

1.00

1.01

1.00

1.10

1.18

1.25

1.32

1.37

1.40

1.32

1.30

Y100L-6

(B35)

1.5
6C22401
2
3
4
5
6
7
8

10314

11818

13251

14755

16187

17692

19124

20628

2734

2698

2637

2541

2396

2202

2004

1733

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

10.00

10.73

11.35

12.00

12.41

12.69

12.87

12.71

12.10

12.98

13.74

14.53

15.02

15.36

15.57

15.39

Y160L-415
6C20001
2
3
4
5
6
7
8

9209

10552

11831

13174

14453

15796

17075

18418

2176

2147

2099

2022

1907

1753

1595

1380


77.6

81.8

84.7

86

86.1

84.6

82.1

77.6


7.11

7.64

8.08

8.54

8.83

9.03

9.16

9.05


8.61

9.24

9.78

10.34

0.69

10.93

11.09

10.95


Y160M-4


11
6C18001
2
3
4
5
6
7
8

8288

9497

10648

11856

13008

14216

15367

16576

1760

1736

1697

1635

1542

1418

1291

1116

77.6

81.8

84.7

86

86.1

4.6

82.1

77.6

5.1

95.5

75.8

96.2

6.4

46.5

86.6

86.60

6.2

86.7

47.1

37.5

47.7

97.9

8.0

87.98

Y132M-4

7.5
6C16001
2
3
4
5
6
7
8

7367

8442

9465

10539

11562

12637

13660

14734

1389

1370

1339

1291

1217

1119

1019

881

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

3.64

3.91

4.14

4.37

4.52

4.62

4.69

4.63

4.60

4.95

.23

5.53

5.71

.84

5.92

5.85

Y132S-4

5.5
6C12501
2
3
4
5
6
7
8

5756

6595

7395

8234

9033

9873

10672

11511

846

835

816

786

742

682

621

537

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

1.74

1.86

1.97

2.09

2.16

2.20

2.34

2.21

2.38

2.55

2.49

2.63

2.72

2.79

2.82

2.79

Y100L2-43
6C11201
2
3
4
5
6
7
8

5157

5909

6626

7378

8094

8846

9562

10314

679

670

655

631

595

547

498

431

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

1.25

1.34

1.42

1.50

1.55

1.59

1.61

1.59

1.71

1.83

1.94

2.05

2.12

2.17

2.20

2.17

Y100L1-4

2.2
6C1000
1
2
3
4
5
6
7
8

4605

5276

5916

6587

7227

7898

8538

9209

541

534

522

503

474

436

397

344

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

0.89

0.95

1.01

1.07

1.10

1.13

.14

1.13

1.31

1.31

1.38

1.46

1.51

1.54

1.57

1.55

Y100L1-4

2.2
6C9001
2
3
4
5
6
7
8

4144

4749

5324

5928

6504

7108

7684

8288

436

432

422

407

384

353

322

278

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

0.65

0.70

0.74

0.780

.80

0.82

0.83

0.82

0.96

1.03

1.09

1.15

1.19

1.21

1.23

1.22

Y90L-4

1.2
6C8001
2
3
4
5
6
7
8

3684

4221

4733

5270

5781

6319

6830

7367

346

341

334

322

303

279

254

220

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

0.46

0.49

0.52

0.55

0.57

0.58

0.59

0.58

0.72

0.72

0.76

0.81

0.83

0.85

0.86

0.85

Y90S-4

1
6D14501
2
3
4
5
6
7
8

6677

7650

8578

9551

10478

11452

12379

13353

1139

1124

1099

1059

999

919

836

724

77.6

81.8

84.7

86

86.1

84.6

82.1

77.6

2.7

12.91

3.08

3.26

3.36

3.44

3.49

3.45

3.32

3.56

.77

3.99

4.12

4.21

4.27

4.22

Y112M2-4

4
6D9601
2
3
4
5
6
7
8

4420

5065

5679

6324

6938

7582

8196

8841

498

492

481

463

437

402

366

317

77.6

81.8

4.7

86

86.1

84.6

82.1

77.6

0.79

0.84

0.89

0.94

0.98

1.00

1.01

1.00

1.12

1.21

1.28

1.35

1.39

1.32

1.34

1.33

Y100L-61.5
8C18001
2
3
4
5
6
7

19646

22511

25240

28105

30834

33699

36427

3143

3101

3032

2920

2754

2531

2302

77.6
81.8
84.7
86
86.1
84.6
82.1

21.85

23.46
24.83
26.25
27.12
7.74
28.13

26.45

28.39

30.05

31.77

32.83

33.58

34.05

Y200L1-2

30

Y200L2-2

37

8

C16001
2
3
4
5
6
7

17463

20010

22435

24982

27408

29954

32380

2478

2445

2390

2303

2171

1996

1816

77.6

81.8

84.7

86

86.18

4.68

2.1

15.35

16.47

17.44

18.43

19.05

19.49

19.76

18.58

19.94

21.10

22.31

23.06

23.59

23.92

Y180M-2

22

Y200L1-2

30
8C12501
2
3
4
5
6
7

7968

9130

10236

11398

12504

13666

14773

512

506

494

476

449

413

376

77.6

81.8

84.7

86

86.1

84.6

82.1

1.46

1.56

.66

1.75

1.81

1.85

1.88

1.93

2.08

2.20

2.32

2.4

2.45

2.49

Y160M-4

11
8C11201
2
3
4
5
6
7

12224

14007

15705

17487

19185

20968

22666

1209

1193

1166

1124

1060

975

887

77.6

81.8

84.7

86

86.1

84.6

82.1

5.26

5.65

5.98

6.32

6.53

6.68

6.78

6.37

6.84

7.24

7.65

7.91

8.09

8.20

Y132M-47.5

Y160M-4

11
8C10001
2
3
4
5
6
7

10914

12506

14022

15614

17130

18721

2023

963

950

929

895

844

777

707

77.6

81.8

84.7

86

86.1

84.6

82.1

3.75

4.02

4.26

4.50

4.65

4.76

4.82

4.73

5.08

5.38

5.68

5.87

5.76

5.84

Y132S-4

5.5
Y132M-47.5
8C9001
2
3
4
5
6
7

9823

11255

12620

14052

15417

16849

18213

779

769

752

725

683

629

572

77.6

81.8

84.7

86

86.1

84.

82.1

2.73

2.93

3.10

3.28

3.39

3.47

3.52

3.45

3.70

3.92

4.14

4.28

4.38

4.44

Y112M-4

4

Y132S-4

5.5
8C8001
2
3
4
5
6
7

8732

10005

11217

12491

13704

14977

16190

615

607

594

572

540

496

452

77.6

81.8

84.7

86

86.1

84.6

82.1

1.92

2.06

2.18

2.30

2.38

2.44

2.47

2.42

2.60

2.75

2.91

3.01

3.08

3.12

Y100L2-4

3
8C7101
2
3
4
5
6
7

7749

8880

9956

11085

12162

13292

14368

485

478

468

450

425

391

356

77.6

81.8

84.7

86

86.1

84.6

82.1

1.34

1.44

1.52

1.61

1.66

1.70

1.73

1.84

1.97

2.08

2.20

2.28

2.33

2.36

Y100L1-42.2

Y100L2-4

3
8C6301
2
3
4
5
6
7

6876

7879

8834

9837

10791

11794

12749

381

376

368

355

334

308

280

77.6

81.8

84.76

86.1

84.6

82.1

0.94

1.01

1.06

1.13

1.16

1.19

1.21

1.38

1.38

1.46

1.54

1.59

1.63

1.65

Y100L1-42.2
8
D14501
2
3
4
5
6

15826

17134

20332

22640

24838

27146

29344

2032

2005

1960

1888

1781

1638

1490

77.6

81.8

84.7

86

86.1

84.6

82.1

11.42

12.26

12.98

13.72

14.18

14.50

14.71

13.41

14.39

15.23

16.1

16.64

17.02

17.26

Y180M-4

18.5
8D9601
2
3
4
5
6
7

10478

12006

13261

14989

16444

17972

19428

887

875

856

825

778

715

651

77.6

81.8

84.7

86

86.1

84.6

82.1

3.32

3.563

.77

3.98

4.11

4.21

4.27

4.06

4.36

4.61

4.88

5.04

5.15

5.23

Y132M2-6

5.5
8D7301
2
3
4
5
6
7

7968

9130

10236

11398

12504

13666

14773

512

506

494

476

449

413

376

77.6

81.8

84.7

86

86.1

84.6

82.1

1.46

1.56

.66

1.75

1.81

1.85

1.88

1.93

2.08

2.20

2.32

2.4

2.45

2.49

Y132M-8

3
10C12501
2
3
4
5
6

34863

37953

41044

43690

46262

48797

2373

2341

2247

2138

2018

1877

86.7

88.7

89

88.2

86.6

84.2

26.27

27.59

28.57

29.20

29.73

30.02

31.80

33.40

34.58

35.335

35.99

36.34

Y225S-4

37
10C11201
2
3
4
5
6

31237

340006

36775

39146

41451

43722

1902

1877

1801

1714

1618

1505

86.7

88.7

89

88.2

86.6

84.2

18.90

19.85

20.55

21.00

21.38

21.59

22.87

24.02

24.87

25.43

25.89

26.14

Y200L-430
10C10001
2
3
4
5
6

27890

30363

32835

34952

37010

39038

1514

1494

1434

1364

1288

1199

86.7

88.7

89

88.2

86.6

84.2

13.45

14.13

14.63

14.95

15.22

15.37

16.28

17.10

17.70

18.10

18.43

18.60

Y180M-4

18.5
10C9001
2
3
4
5
6

25101

27326

29551

31457

33309

35134

1225

1209

1161

1104

1042

970

86.7

88.7

89

88.2

86.6

84.2

9.81

10.30

10.66

1090

11.10

11.20

11.87

12.47

12.91

13.19

13.43

13.56

Y160L-4

15
10C8001
2
3
4
5
6

22312

24290

26268

27961

29608

31230

967

954

916

872

823

766

86.7

88.7

89

88.2

86.6

84.2

6.89

7.23

7.49

7.65

7.79

7.87

8.34

8.76

9.07

9.27

9.43

9.53

Y160M-4

11
10C7101
2
3
4
5
6

19802

21557

23313

24816

26277

27717

761

751

721

686

648

603

86.7

88.7

89

88.2

86.6

84.2

4.81

5.06

5.23

5.535

5.45

5.50

5.83

6.12

6.34

6.48

6.59

6.66

Y132M-4

7.5
10C6301
2
3
4
5
6

17571

19128

20686

22019

23316

24594

599

591

568

540

510

475

86.7

88.7

89

88.2

86.6

84.2

3.36

3.53

3.66

3.74

3.81

3.84

4.25

4.46

4.62

4.72

4.81

4.85

Y132S-4

5.5
10C5601
2
3
4
5
6

15618

17003

18387

19573

20725

21861

473

467

448

426

403

375

86.7

88.7

89

88.2

86.6

84.2

2.36

2.48

2.57

2.63

2.67

2.70

2.98

3.13

3.24

3.32

3.38

3.41

Y112M-4

4
10C5001
2
3
4
5
6

13945

15181

16417

17476

18505

19519

377

372

357

340

321

299

86.6

88.7

89

88.2

86.6

84.2

1.68

1.77

1.83

1.87

1.90

1.92

2.30

2.42

2.50

2.56

2.40

2.43

Y100L2-43
10D14501
2
3
4
5
6

40441

44026

47611

50680

53664

56605

3202

3159

3032

2884

2722

2532

86.7

88.7

89

88.2

86.6

84.2

41.00

43.07

44.59

45.58

46.40

46.86

48.12

50.53

52.33

53.49

54.45

54.98

Y250M-4

55
10D9601
2
3
4
5
6

26775

29148

31521

33554

35529

37476

1395

1376

1321

1257

1187

1104

86.7

88.7

89

88.2

86.6

84.2

11.9

12.5

12.94

13.23

13.47

13.60

13.96

14.67

15.18

15.52

15.80

15.96

Y200L1-6


18.5
10D7301
2
3
4
5
6

20360

22164

23969

25515

27017

28497

805

794

762

725

685

637

86.7

88.7

89

88.2

86.6

84.2

5.23v5.50

5.69

5.82

5.92

5.98

6.14

6.45

6.68

6.82

6.95

7.02

Y160L-8


7.5
12C11201
2
3
4
5
6

53978

58763

63548

67645

71627

75552

2746

2710

2601

2474

2335

2172

86.7

88.7

89

88.2

86.2

84.2

47.02

49.38

51.13

52.27

53.21

53.73

56.92

59.78

61.90

63.27

64.41

65.04

Y280S-475
12C10001
2
3
4
5
6

48195

52467

56739

60397

63953

67457

2185

2156

2070

1969

1859

1729

86.7

88.7

89

88.2

86.2

84.2

33.47

35.15

36.40

37.20

37.88

38.25

40.51

42.55

44.05

45.03

45.85

46.30

Y225M-4

45

Y250M-4

55
12C9001
2
3
4
5
6

43375

47220

51065

54357

57557

60712

1767

1744

1674

1593

1504

1399

86.7

88.7

89

8.2

86.2

84.2

24.40

25.62

26.53

27.12

27.61

27.88

29.53

31.02

32.12

32.83

33.42

33.75

Y250M-6

37
12C8001
2
3
4
5
6

38556

41973

45391

48317

51162

53966

1395

1376

1321

1257

1187

1104

86.7

88.7

89

88.2

86.2

84.2

17.14

18.00

18.63

19.05

19.39

19.58

20.74

21.79

22.56

23.06

23.47

23.70

Y200L2-6

22

Y225M-6

30
12C7101
2
3
4
5
6

34218

37251

40284

42882

45406

47895

1097

1083

1040

989

934

869

86.7

88.7

89

88.2

86.2

84.2

11.98

12.58

13.03

13.32

13.56

13.69

14.50

15.23

15.77

16.12

16.41

16.5

Y200L1-618.5
12C6301
2
3
4
5
6

30362

33054

35745

38050

40290

42498

863

852

818

778

735

684

86.7

88.7

89

88.2

86.6

84.2

8.37

8.79

9.10

9.30

9.47

9.56

10.13

10.64

11.02

11.26

11.46

11.58

Y180L-6

15
12C5601
2
3
4
5
6

26989

29381

31774

33822

35813

37776

682

673

646

615

580

540

86.6

88.7

89

88.2

86.6

84.2

5.88

6.17

6.39

6.53

6.65

6.72

7.11

7.47

7.74

7.91

8.05

8.13

Y160M-6

7.5

Y160L-6

11
12C5001
2
3
4
5
6

24097

26233

28369

30198

31976

33728

543

536

515

490

462

430

86.7

88.7

89

88.2

86.6

84.2

4.18

4.39

4.55

4.65

4.73

4.78

5.28

5.55

5.75

5.87

5.98

5.79

Y160M-6

7.5
12C4501
2
3
4
5
6

21687

23610

25532

27178

28778

30356

440

434

417

397

374

348

86.7

88.7

89

88.2

86.6

84.2

3.05

3.20

3.32

3.39

3.45

3.49

3.85

4.05

4.19

4.28

4.36

4.40

Y132M1-6

4

Y132M2-6

5.5
12C4001
2
3
4
5
6

19278

20986

22695

24158

25581

26983

347

343

329

313

296

275

86.7

88.7

89

88.2

86.6

84.2

2.14

2.25

2.33

2.38

2.42

2.45

2.71

2.84

2.9

4.01

3.06

3.09

Y132S-63
12D9601
2
3
4
5
6

46267

50368

54469

57981

61395

64759

2013

1986

1906

1814

1712

1593

86.7

88.7

89

88.2

86.6

84.2

29.61

31.10

32.20

32.91

33.51

33.84

34.75

36.49

37.79

38.62

39.323

39.71

Y280S-645
12D7301
2
3
4
5
6

35182

38301

41419

44090

46685

49244

1160

1145

1099

1046

987

919

86.7

88.7

89

88.2

86.6

84.2

13.02

13.67

14.16

14.47

14.73

14.88

15.28

16.05

16.61

16.98

17.29

17.46

Y225S-8

18.5
16B9001
2
3
4
5
6

102810

111930

121040

128840

136430

143910

3157

3115

2990

2844

2684

2497

86.7

88.7

89

88.2

86.2

84.2

102.81

107.98

111.8

114.28

116.35

117.48

124.45

130.70

135.33

138.33

140.84

142.20

Y315L2-6

132

Y315M-6

160
16B8001
2
3
4
5
6

91392

99493

107590

114530

121270

127920

2489

2456

2357

2242

2117

1969

86.7

88.7

89

88.2

86.2

84.2

72.21

75.84

78.53

80.27

81.72

82.52

87.41

91.81

95.06

97.16

98.92

99.89

Y315L1-6

110
16B7101
2
3
4
5
6

81110

8830095490

101640

107630

113520

1957

1931

1853

1763

1664

1549

86.7

88.7

89

8.2

86.2

84.2

50.48

53.02

54.89

56.11

57.12

57.68

61.10

64.18

66.45

67.92

69.15

69.83

Y315S-6


75
16B6301
2
3
4
5
6

71971

78351

84730

90193

95503

100730

1538

1518

1457

1386

1309

1218

86.7

88.7

89

88.2

86.2

84.2

35.27

37.04

38.35

39.2

39.91

40.30

42.69

44.84

46.42

47.45

48.31

48.78

Y280M-6

55
16B5601
2
3
4
5
6

63974

69645

75316

80172

84892

89544

1214

1198

1150

1094

1033

961

86.7

88.7

89

88.2

86.2

84.2

24.77

26.01

29.93

27.53

28.03

28.30

29.98

31.49

32.60

33.33

33.93

34.26

Y250M-6

37
16B5001
2
3
4
5
6

57120

62183

67246

71582

75796

79950

967

954

916

872

823

766

86.7

88.7

89

88.2

86.6

84.2

17.63

18.52

19.17

19.60

19.95

20.15

21.34

22.41

23.21

23.72

24.15

24.39

Y225M-630
16B4501
2
3
4
5
6

51408

55965

60521

64423

68216

71955

783

773

742

706

666

620

86.7

88.7

89

88.2

86.2

84.2

12.85

13.50

13.98

14.29

14.54

14.69

15.56

16.34

16.92

17.29

17.61

17.78

Y200L1-6

18.5
16B4001
2
3
4
5
6

45696

49746

53797

57265

60637

63960

618

610

586

557

526

490

86.7

88.7

89

88.2

86.2

84.2

9.03

9.48

9.82

10.03

10.21

10.31

10.93

11.48

11.88

12.15

12.36

12.48

Y180L-6

15
16B3551
2
3
4
5
6

40555

44150

47745

50823

53815

56764

487

480

461

439

414

386

86.7

88.7

89

8.2

86.2

84.2

6.31

6.63

6.86

7.01

7.14

7.21

7.64

8.02

8.31

8.49

8.64

8.73

Y10L-6

11
16B3151
2
3
4
5
6

35985

39175

42365

45096

47751

50368

383

378

363

345

326

303

86.7

88.7

89

88.2

86.2

84.2

4.41

4.63

4.79

4.90

4.99

5.04

5.57

5.85

5.80

5.93

6.04

6.10

Y160M-6

7.5
20B7101
2
3
4
5
6

158410

172460

186500

198520

210210

221730

3069

3029

2907

2765

2609

2427

86.7

88.7

89

88.2

86.2

84.2

154.04

161.79

167.51

171.23

174.33

176.03

186.46

195.84

202.76

207.27

211.02

213.08

Y355-8

220
20B6301
2
3
4
5
6

140560

153020

165480

176150

186530

196750

2411

2379

2284

2172

2050

1908

86.7

88.7

89

88.2

86.2

84.2

107.62

113.03

117.03

119.62

121.79

122.98

130.27

136.81

141.65

144.79

147.43

148.86

Y355-8160
20B5601
2
3
4
5
6

124950

136020

147100

156580

165800

174890

1902

1877

1801

1714

1618

1505

86.7

88.7

89

88.2

86.2

84.2

75.59

79.39

82.20

84.02

85.54

86.37

91.50

96.10

99.51

01.71

03.54

104.55

Y315L2-8

110
20B5001
2
3
4
5
6

111560

121450

131340

139800

148040

156150

1514

1494

1434

1364

1288

1199

86.7

88.7

89

88.2

86.2

84.2

53.80

56.51

58.51

59.80

60.89

61.48

65.13

38.40

70.82

72.39

73.70

74.42

Y315M-8

75
20B4501
2
3
4
5
6

100400

109300

118200

125820

133230

140530

1225

1209

1161

1104

1042

970

86.7

88.7

89

88.2

86.6

84.2

39.22

41.19

42.65

43.60

44.39

44.82

47.48

49.86

51.63

52.77

53.73

54.25

Y315S-8

55
20B4001
2
3
4
5
6

89250

97161

105070

111840

118430

124920

967

954

916

827

823

766

86.7

88.7

89

88.2

86.2

84.2

27.55

28.93

29.96

30.62

31.17

31.48

33.34

35.02

36.26

37.06

37.73

38.10

Y280S-8

37
20B3551
2
3
4
5
6

79209

86230

93252

99264

105100

110860

761

751

721

686

648

603

86.7

88.7

89

88.2

86.2

84.2

19.26

20.22

20.94

21.40

21.79

22.00

23.31

24.48

25.35

25.91

26.38

26.64

Y250M-8

30
20B3151
2
3
4
5
6

70284

76514

82744

88079

93265

98376

599

591

568

540

510

475

86.7

88.7

89

8.2

86.2

84.2

13.45

14.13

14.63

14.95

15.22

15.37

16.28

17.10

17.71

18.10

18.43

18.61

Y225M-8

22
20B2801
2
3
4
5
6

62475

68013

73551

78293

82902

87445

473

467

448

426

403

375

86.7

88.7

89

88.2

86.2

84.2

9.45

9.92

10.27

10.50

10.69

10.80

11.44

12.01

12.44

12.71

12.94

13.07

Y200L-8

15
20
B2501
2
3
4
5
6

55781

60726

65670

69904

74020

78076

377

372

357

340

321

299

86.7

88.7

89

88.2

86.2

84.2

6.73

7.06

7.31

7.48

7.61

7.68

8.14

8.55

8.85

9.05

9.21

9.30

Y180L-811
