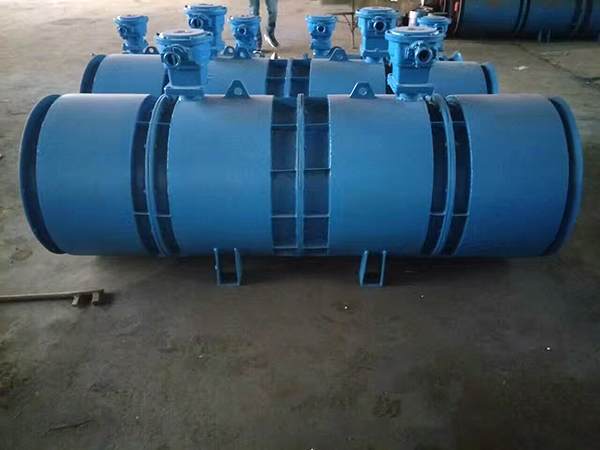

FBD隔爆对旋局扇风机



      FBD系列(原BDJ60系列)煤矿用防爆压入式对旋轴流局部通风机,主要用于煤矿井下作压入式局部通风机,适用于采掘工作面及各种硐室的局部通风场合,同时,也适用于其他矿山的局部通风厂合及各种隧道通风。

      本产品具有结构合理、规格齐全、效率高、节能效果明显、噪音低、送风距离远等特点。根据不同的通风阻力要求,既可整机使用又可分级使用,从而减少通风电耗、节约能源。巷道长度在2000米以内可不移动风机正常送风,减少了工人的劳动强度,节约通风时间,是煤矿井下局部通风的理想设备。

本产品的使用环境和工作条件:

     本产品既可平放在巷道底板使用,也可悬挂在巷道壁上使用,其使用环境的气体温度为-20~40℃,本产品通过气体的含尘量不得超过200mg/m3,应安装在煤矿井下瓦斯浓度小于1%的进风流中,当瓦斯浓度超过1%时,应立即切断电源。


FBD系列煤矿用防爆压入式对旋轴流局部通风机技术性能参数表


机号

转速(r/min)

风量(m3/min)
全压((Pa)
电动机型号配用功率(kW)
额定电压(V)

单台电机

额定电流(A)

№4.0

2900

136~89

256~2050

YBF90L-2

2×2.2

380/660

4.85/2.79

150~100

325~2500

YBF100L-2

2×3

380/660

6.4/3.7

165~109375~3040

YBF112M-2

2×4

380/660

8.1/4.7

№5.0

2900

217~145

275~2060

YBF112M-2

2×4

380/660

8.1/4.7

240~161

325~2540

YBF132S1-22×5.5380/660/114011.1/6.4/3.7
266~178400~3155YBF132S2-22×7.5380/660/114014.8/8.66/4.97

№5.6

2900286~188275~2850YBF132S2-22×7.5380/660/114014.8/8.66/4.97
324~215375~3690YBF160M1-22×11380/660/114021.6/12.6/7.2
358~238440~4560YBF160M2-22×15380/660/114028.8/17.0/9.6

№6.3

2900410~237400~4775YBF160M2-22×15380/660/114028.8/17.0/9.6
442~256460~5475YBF160L-22×18.5380/660/114035.5/20.5/11.8
468~274525~6125YBF180M-22×22380/660/114041.0/24.4/13.67
518~318640~7310YBF200L1-22×30380/660/114056.9/32.9/18.5

№7.1

2900

608~352

523~6228

YBF200L1-2

2×30

380/660/1140

56.9/32.9/18.5

652~377602~7163YBF200L2-22×37380/660/114067.9/40.3/22.6
696~402686~8161YBF225M-22×45380/660/1140

82.1/48.4/27.4

№8.0

2900817~473605~7200YBF225M-22×45380/660/1140

82.1/48.4/27.4

874~506692~8230YBF250M-22×55380/660/1140102.6/59.3/34.3

970~560

850~9950YBF2-280S-22×75380/660/1140134/77/44.2
№9.01450831~480394~4710YBF200-42×30380/660/114056.8/32.8/19.0
890~520450~5120YBF2-225S-42×37380/660/114070.0/40.0/23.2
950~550520~6170YBF2-225M-42×45380/660/114085.0/50.0/29.0

№10.0

14501171~677514~6131YBF250M-42×55380/660/1140102.7/59.2/34.3
1300~750630~7540

YBF2-280S-4

2×75380/660/1140140/81.0/47.0
1380~800710~8520YBF2-280M-42×90380/660/1140167/96/55.5
№11.214501650~950650~7690YBF2-280M-42×90380/660/1140167/96/55.5
1770~1020750~8790YBF2-315S-42×110380/660/1140201/116/67.2
1880~1090850~9930YBF2-315M-42×132380/660/1140240/139/80.5
