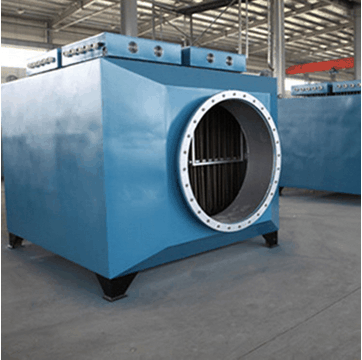

井下遂道施工加热器



      该电加热器配套应用于通过空气介质传送热量进行预热、烘干的设备等,具有升温快、温度均匀、干燥量大、使用方便可靠等优点。

一、结构简介

      该空气电加热器为卧式结构,主要由方形炉体、加热系统、电气控制部分组成。

      1、方形炉体:该炉体为长方体型式,两端为空气进出口,进出口为法兰接口。炉体内胆采用冷板制作,外覆板为冷板材料制作,外板与内胆之间填充超细硅酸铝隔热。

      2、加热系统:加热系统由U形电热管和外置接线罩组成,电热管均匀排列,直接插入炉体内胆,与炉体采用法兰连接。电热管体采用不锈钢材料制作,电热丝采用Ni80Cr20优质合金丝。

      3、电气控制:采用温度传感器采集到出口处温度值传输至高精度数显式温控仪,仪表具有PID自整定设定参数功能,输入较佳的控制信号驱动加热器控制器件分组控制加热温度,共分三组控制,采用接触器控制加热器。控制为自动化模式,即当进入的空气温度值接近工作温度值时,自动关闭分组的辅助加热。设备具有超温、断偶报警,自动切断加热电源功能。

二、选材及主要元器件

    1.机械部分:

  (1)内胆:1.5㎜冷板;

  (2)框架:材质Q235-A  [ 6#槽钢、□30×30×3方管;

  (3)保温层:优质硅酸铝棉;

  (4)外覆板:材质Q235-A δ=1.5㎜,表面油漆;

  (5)电热管:U形,两端接线,不锈钢1Cr18Ni9Ti外壳,镍铬合金电阻丝;
